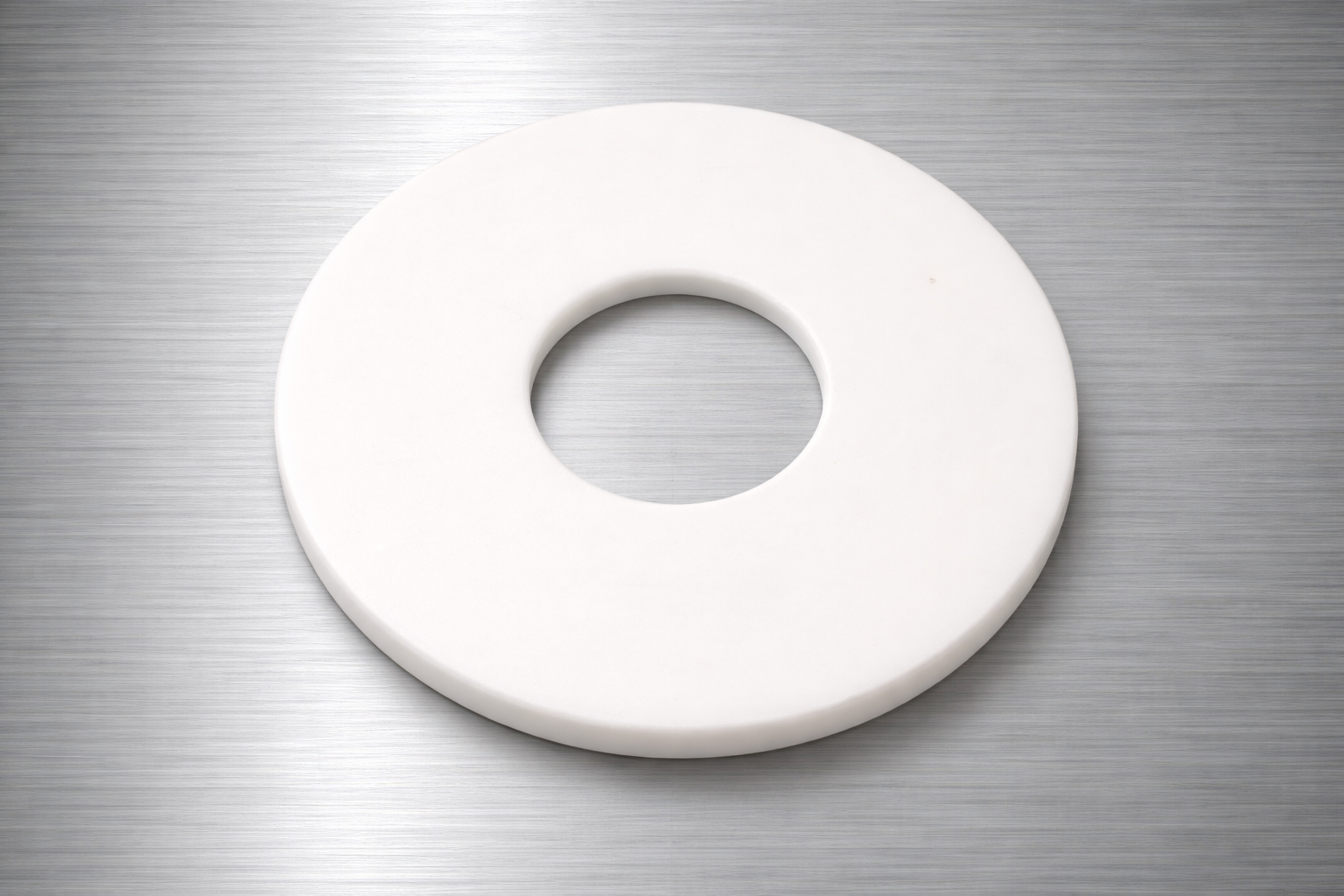

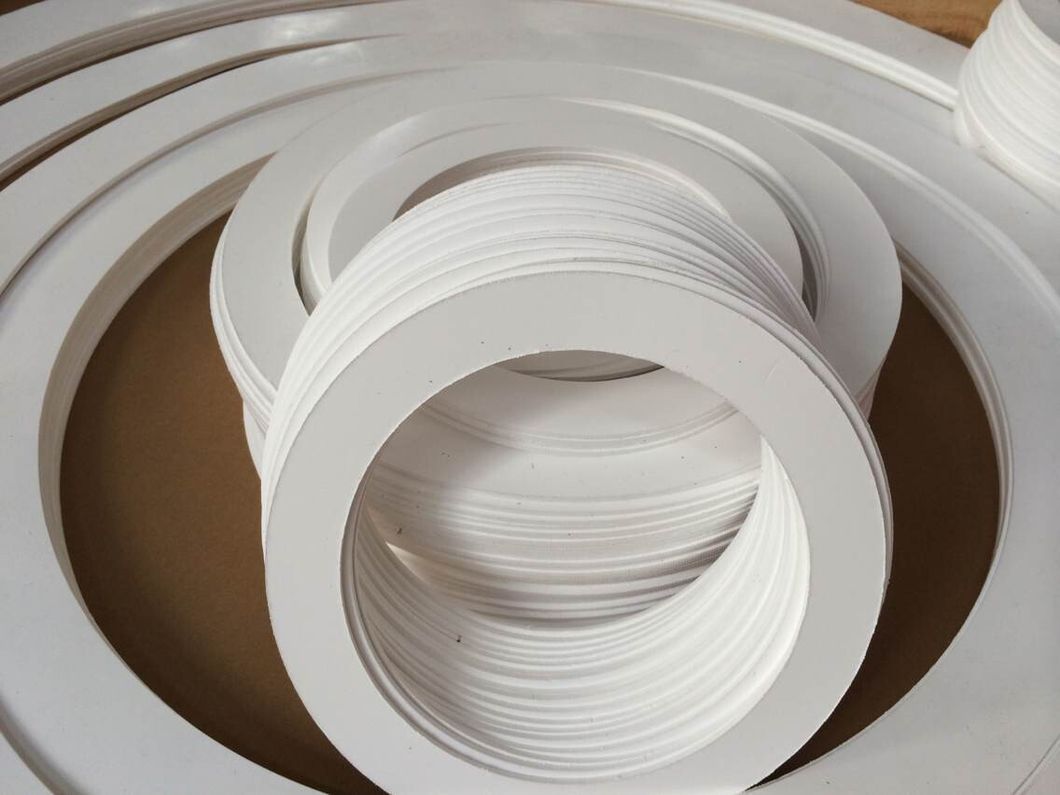

ePTFE прокладки — надежное уплотнение для агрессивных сред

Экспандированный политетрафторэтилен — не просто «ещё один фторопласт». Это материал, который решает задачи, где другие уплотнения сдаются без боя: кислотные конденсаты в дымовых газах, хлорсодержащие среды в электролизных цехах, перегретый пар с примесями щёлочи в теплообменниках ТЭС. ePTFE прокладки работают там, где даже армированные графитом или стекловолокном аналоги теряют герметичность уже через 3–6 месяцев.

Почему ePTFE — это не PTFE, а отдельная технология

Многие путают обычный тефлон с его экспандированным аналогом. Ошибка критична. Обычный PTFE — плотный, инертный, но хрупкий при низких температурах и плохо восстанавливающийся после сжатия. ePTFE получают методом расширения — под контролируемым нагревом и растяжением листового PTFE формируется микропористая структура: миллионы замкнутых ячеек размером 5–10 мкм. Эта структура даёт три ключевых свойства:

• Высокая сжимаемость (до 45%) — прокладка заполняет неровности фланца даже при низком крутящем моменте затяжки;

• Полное восстановление формы — после разгрузки деформация исчезает на 98–99%, что исключает «осадку» и повторную подтяжку;

• Нулевая капиллярная проницаемость — поры не соединены между собой, поэтому жидкости и газы не просачиваются по капиллярам, даже при давлении до 20 МПа.

На практике это означает: одна установка ePTFE-прокладки заменяет 3–4 замены стандартных паронитовых или резиновых аналогов за тот же срок эксплуатации. Мы наблюдали это в реальных условиях на трубопроводах серной кислоты в Уральской НПЗ — срок службы вырос с 4 до 17 месяцев без единого случая пропуска.

Где ePTFE работает — и где его лучше избегать

Не все агрессивные среды одинаково требуют ePTFE. Мы анализируем каждый запрос по трём параметрам: температура, химический состав, цикличность нагрузки. Например:

• Идеально: HNO₃, HCl, NaOH до 150 °C, хлоргаз, пероксид водорода, органические растворители (ацетон, толуол) — здесь ePTFE показывает минимальную массовую потерю (<0,5% за 1000 ч);

• Требует осторожности: среды с абразивными частицами (например, пульпы в угольной промышленности) — нужна армированная версия (сталь, нержавейка 316L или Inconel);

• Не подходит: высокотемпературные пары выше 260 °C без охлаждения фланцев — происходит термическая деструкция матрицы.

Клиент из Калининградского судостроительного завода спрашивал: «Можно ли использовать ePTFE в системах забортной воды?». Ответ — да, но только с антикоррозионным покрытием металлической основы и обязательной проверкой pH: при значениях ниже 6,5 начинается медленное набухание. Такие нюансы мы прописываем в техническом паспорте на каждую партию.

Как выбрать — и почему шаблонные решения опасны

«Стандартный размер» — главный источник отказов. Фланец DN150 PN40 может иметь разницу в плоскостности до 0,12 мм между поставщиками. При этом допустимое отклонение для ePTFE — 0,03 мм. Если прокладка вырезана по ГОСТ 15180—86, а не по сканированию реального фланца — гарантированы протечки в первые 72 часа.

ООО Янчжун Чжунтань Фторопластовые Уплотнения применяет двухэтапный подход:

• Сканирование геометрии фланца с помощью 3D-профилометра;
• Адаптация конструкции прокладки: выбор толщины (от 1,5 до 3,2 мм), типа армирования, профиля кромки (с фаской, с уплотнительным буртиком).

В 2023 году мы изготовили 147 партий ePTFE прокладок по индивидуальным чертежам — ни одна не была возвращена из-за несоответствия.

Защита оборудования начинается до монтажа

Правильный материал — половина успеха. Вторая половина — правильная установка. Мы включаем в комплект поставки не только прокладку, но и:

• Рекомендации по очистке поверхности фланца (абразивность шкурки, тип обезжиривателя);
• Таблицу оптимальных моментов затяжки для конкретного диаметра и класса давления;
• Чек-лист контроля герметичности после пуска (давление/время/температура).

На сайте mlseals.com доступны бесплатные калькуляторы подбора ePTFE прокладок по химическому составу среды и условиям эксплуатации. Но главное — мы не продаём изделие. Мы обеспечиваем защиту. Каждая ePTFE прокладка — это гарантия того, что оборудование будет работать без простоев, а персонал — без аварийных ситуаций. Потому что надёжность — не характеристика материала. Это результат точного расчёта, проверенного опыта и ответственности за каждый миллиметр уплотнения.
